Monitoring Battery Voltage

วงจรไฟบอกสถานะระดับแรงดันแบตเตอรี่รถยนต์ ที่แสดงผลด้วย LED สามดวง แดง ส้ม และเขียว ซึ่งสามารถบอกถึงระบบการปะจุไฟในรถยนต์ของเราได้อย่างคราวๆ อย่างเช่น ถ้า Batttery มีไฟน้อย LED สีแดงก็จะติด (<11.5v) แต่ ฺBatt ดีปกติไฟสีส้มก็จะติดแทน (11.5-13.5V) ตอนที่เรายังไม่สตาร์ทเครื่องยนต์ พอเราสตาร์ทเครื่องยนต์แล้ว ไฟส้มจะต้องดับ เปลี่ยนเป็นไฟเขียวติดแทน คือประมาณ 13.5 Volt หรือมากกว่า นั้นแสดงว่า การประจุไฟของรถยนต์เราปกติ

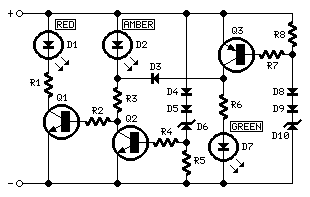

วงจร:

อุปกรณ์:

R1,R3,R6              1K 1/4W Resistors
R2                         100K 1/4W Resistor
R4,R5,R7,R8        3K3 1/4W Resistors

D1                         Red LED (Any dimension and shape)
D2                         Amber LED (Any dimension and shape)
D3,D4,D5             1N4148 75V 150mA Diodes
D6                        BZX79C10 10V 500mW Zener Diode
D7                        Green LED (Any dimension and shape)
D8,D9                  1N4148 75V 150mA Diodes
D10                      BZX79C12 12V 500mW Zener Diode

Q1,Q2                  BC547 45V 100mA NPN Transistors
Q3                        BC557 45V 100mA PNP Transistor

Source: http://www.redcircuits.com/Page115.htm
